阿特拉斯·科普柯ZB系列磁懸浮離心式鼓風機為福建省福清市第二污水廠提供高效率，低噪音的空氣解決方案。

目前，城市污水處理廠大多采用活性污泥處理工藝，鼓風機為污水處理中的好氧生物輸送氧氣，是主要的能耗設備（約占整個污水處理廠能耗的60-70%）。對于鼓風機的合理選型，配置及控制是減少污水處理廠能耗和單位成本的關鍵。

福清市第二污水廠是福建首個半地埋式污水處理廠，污水來源為生活污水和部分工業污水，目前一期總規模是6萬噸/天。使用“初沉池+A/A/O+高效沉淀池+V型濾池”工藝，出水水質指標需達到國家《城鎮污水處理廠污染物排放標準》（GB18918-2002）一級標準中A標準。

選型要求- 高效率，低噪音，小體積

作為福建省的首個半地埋式污水處理廠，設計院和業主融旗集團不僅在工藝上進行了優化，在設備選型上也要實現“高效率，低噪音，小體積”的目標。對鼓風機進行選型時，

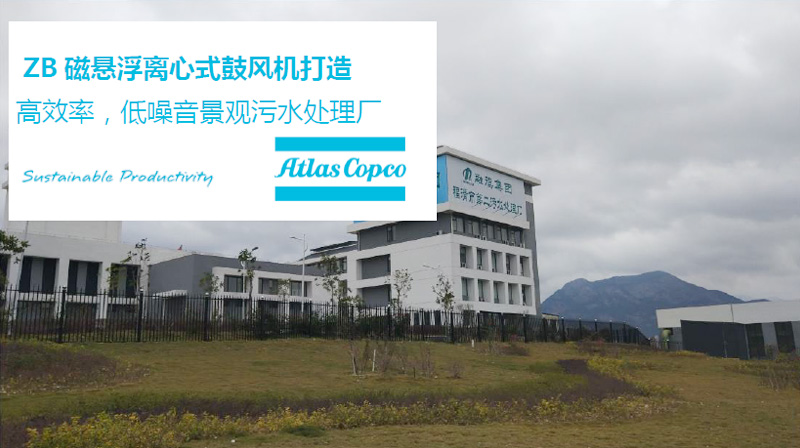

ZB磁懸浮離心式鼓風機打造高效率，低噪音景觀污水處理廠。

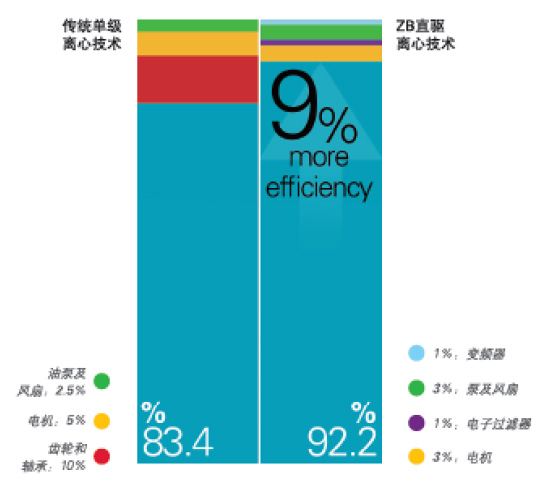

“阿特拉斯·科普柯ZB系列變頻直驅離心式鼓風機能耗低至60%”

建設部門與鼓風機設備供應商就多級離心風機，傳統單級齒輪增速離心風機，空氣懸浮離心風機和磁懸浮風機進行技術交流，對比性能，能耗和投資成本，最終確定了選用阿特拉斯·科普柯ZB 系列磁懸浮離心鼓風機。型號為ZB110-50 VSD變頻，具體參數：100m3/min，升壓：0.735bar，裝機功率136kw, 風機數量：4臺（3用1備）。

1. 高效率

由于磁懸浮鼓風機采用磁懸浮軸承，在運行期間，磁性軸承通過電磁體工作使轉子懸浮。沒有傳統滾動（滑動）軸承所帶來的機械摩擦損失。永磁電機轉速高達30,000RPM，所以鼓風機葉輪直接安裝在電機軸端，也減少傳動損失。

除了通常的懸浮外，注入的電流還用于保持轉子繞其軸心旋轉，以防止與靜止部件接觸。高轉速意味著必須以非常高的速率分析軸位置，以便將電流注入到合適的線圈并保持轉子在合適的位置旋轉。這需要先進的軸承控制器。阿特拉斯·科普柯磁懸浮鼓風機軸上使用多個位置傳感器，進行每秒數千次的位置測量確保轉子的位置。

2. 低噪音

由于是半地埋規劃，地上設計為公園和綠地，鼓風機房設置在地上。因此噪音的控制至關重要。業主要求設備運行時噪音低于70分貝。

阿特拉斯·科普柯磁懸浮鼓風機，進氣系統安裝有進氣導流罩，以減小吸氣噪音。整個鼓風機系統由多個導流擋板覆蓋隔音棉組成，壓縮空氣和冷卻空氣的噪音都被削弱了。阿特拉斯·科普柯ZB110系列磁懸浮離心式鼓風機的運行噪音低至67分貝。

3. 小體積

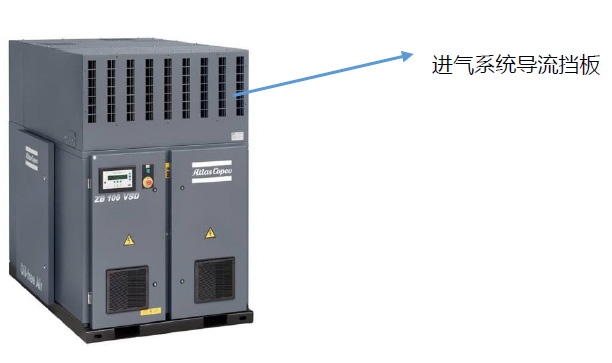

進氣系統導流擋板

由于鼓風機房屬于地面景觀綠地范圍內，業主要求盡可能的減少鼓風機房的占地面積，這就對鼓風機的尺寸，提出了更加嚴苛的要求。

傳統的離心式鼓風機多采用轉速低于3,000RPM的電機驅動。低速多級離心鼓風機包含電機和多級鼓風機本體，設備體積龐大，噪音大，效率低。不適用與地表景觀的鼓風機房。高速單級離心鼓風機通過齒輪將轉速提高，但是系統需配置齒輪箱和潤滑油系統，結果也造成鼓風機體積龐大，而且附加部件的投入也增加了設備的成本和故障風險。

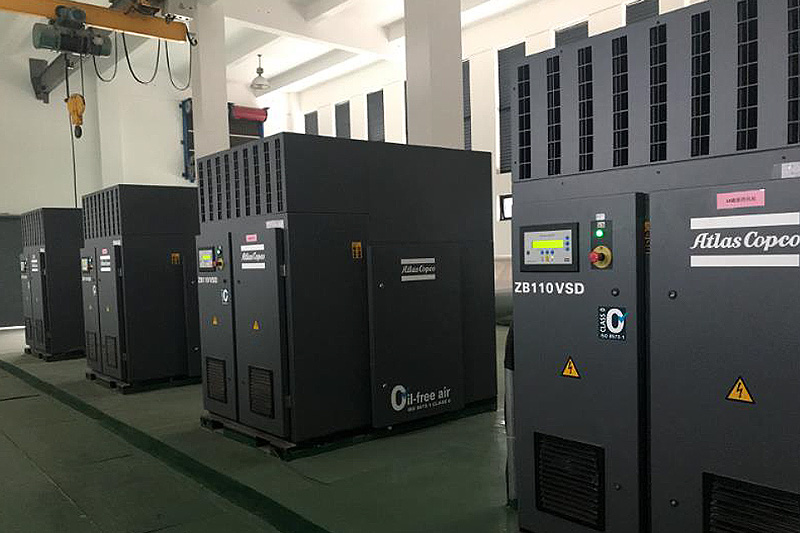

阿特拉斯·科普柯ZB110-50 VSD變頻系列磁懸浮鼓風機，除了鼓風機本體，高速電機，變頻器等主要部件外，其他常規附件如進氣過濾器，放空閥，放空消音器等均成撬安裝在整體底座上，重量約為1,400Kg, 尺寸為1960mm（L）*1446mm(W)*2076mm(H)。較傳統的鼓風機在尺寸和重量上有很大的優化。

由于沒有齒輪傳動和機械軸承，也省掉了油潤滑系統，不僅降低了維護費用，也使得整個空氣系統中完全無油。
